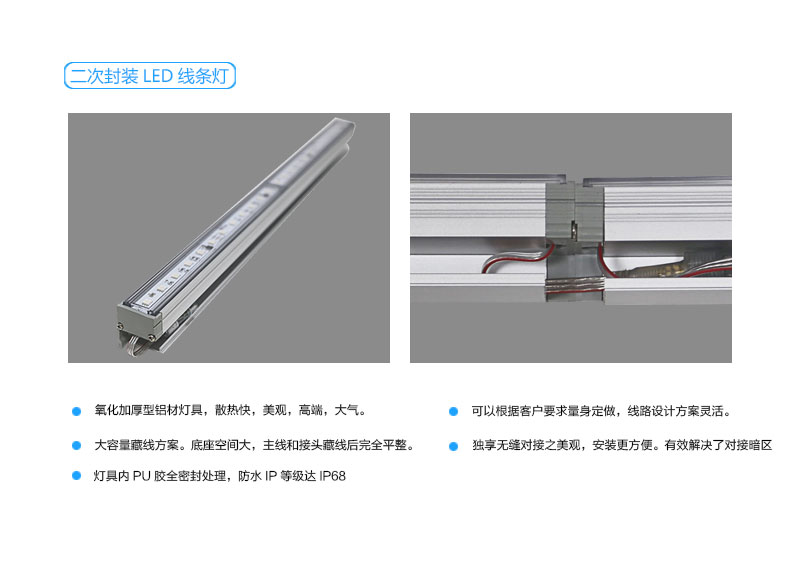

二次封装LED线条灯

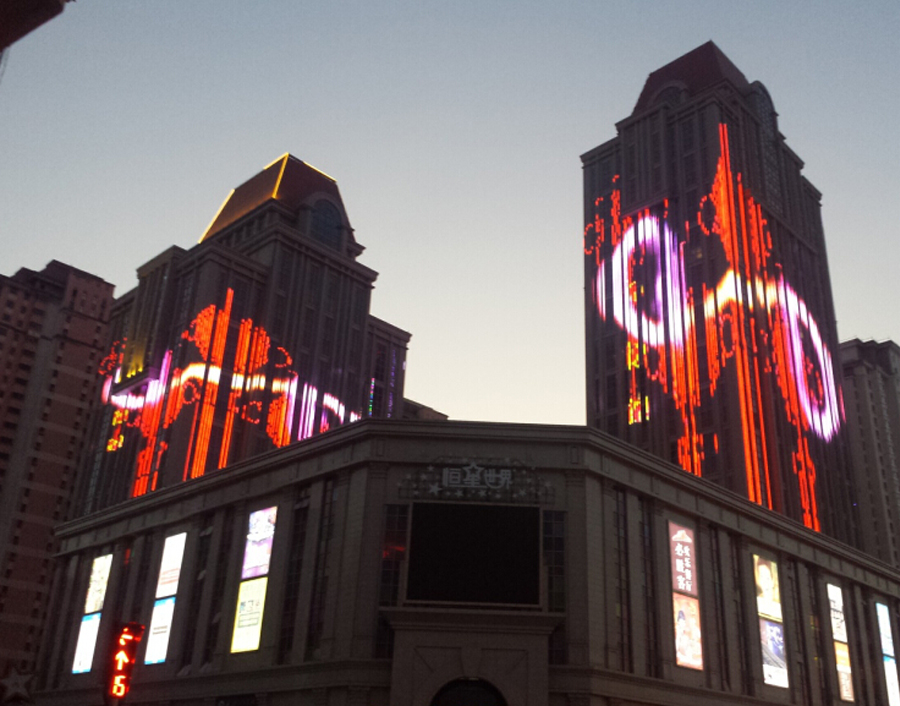

高档大气,防水等级高,性能稳定,耐黄变,亮度高,安装便捷等优势,是户外轮廓亮化首选产品。

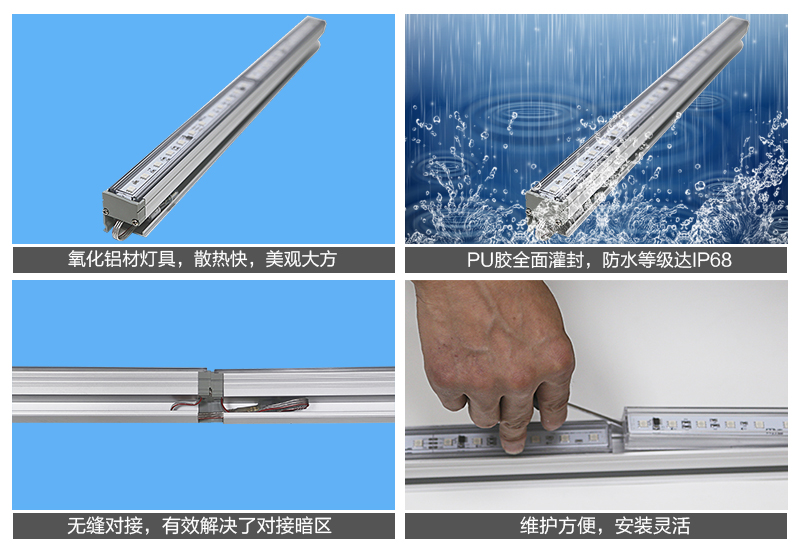

◆氧化加厚型铝材灯具,散热快,美观,高端,大气。

◆可以根据客户要求量身定做,线路设计方案灵活。

◆独特完美的大容量藏线方案。底座空间大,主线和接头藏线后完全平整。

◆独享无缝对接之美观,安装更方便。有效解决了对接暗区的困扰。

◆灯具内PU胶全密封处理,防水性能更高。确保户外工作性能更稳定。防水IP等级达IP68

◆彩色可选取DMX512方案,有效解决单个死灯后影响一大片的困扰。

LED类型:SMD 5050晶元LED

可选颜色:单色常亮或RGB光源

角度(2θ1/2):≥120°

LED数量:48pcs

光源寿命:50000h

防护等级:IP68

工作电压:DC24V

功    率:11.52W

驱动方式:恒压(流)电路驱动

   口:三芯防水公母线 红线代表正极,蓝色代表负极,线长为220㎜+220㎜

最大级联特性:≤8米

   壳:6063铝型材+透明抗UV阻燃外壳材料

外形尺寸:1000*32*42mm

面盖颜色:高透光

   丝:M3*15螺丝

支架固定:螺丝固定支架

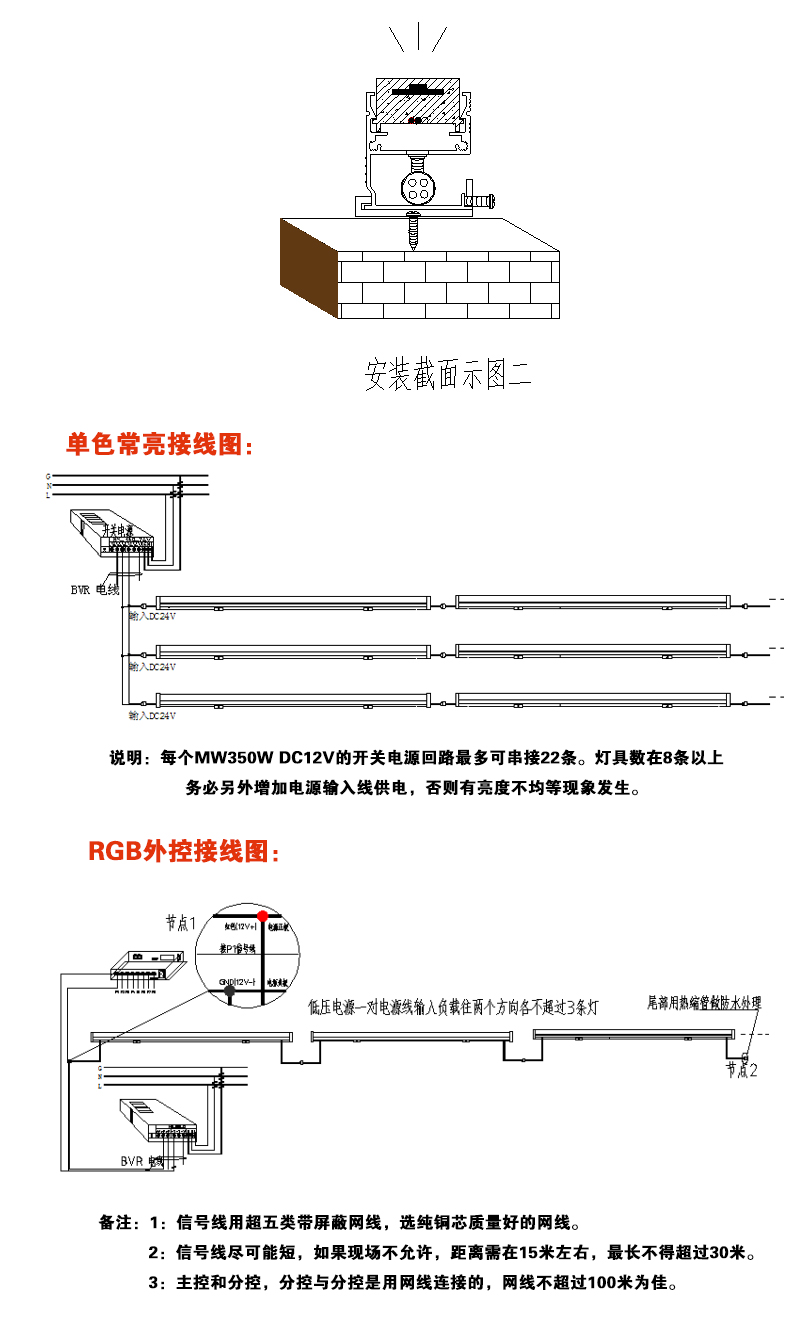

单色常亮接线图:


说明:每个MW350W DC12V的开关电源回路最多可串接22条。灯具数在8条以上务必另外增加电源输入线供电,否则有亮度不均等现象发生。


RGB外控接线图:



备注:

                  1:信号线用超五类带屏蔽网线,选纯铜芯质量好的网线。

2:信号线尽可能短,如果现场不允许,距离需在15米左右,最长不得超过30米。

3:主控和分控,分控与分控是用网线连接的,网线不超过100米为佳。
