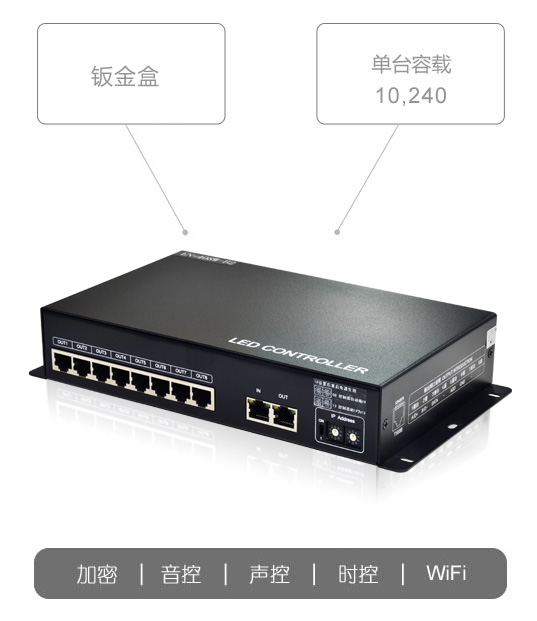

分控SH-408W


连配功能、同步联动功能、云平台远程操作功能wifi时控功能、BTS同步功能

◆ 产品特点

  · 联机以太网联机并行系列,系统总容量54万点
  · 品牌交换机作为总控,每路带1台EN主控,使用优化的以太网传输协议,距离达100米
  · EN主控坏了一台不影响其他任意台,智能设置控制器IP地址
  · 联机以太网控制系统支持加密、时控,支持多台级联



◆ 选配功能



◆ 工程接线图

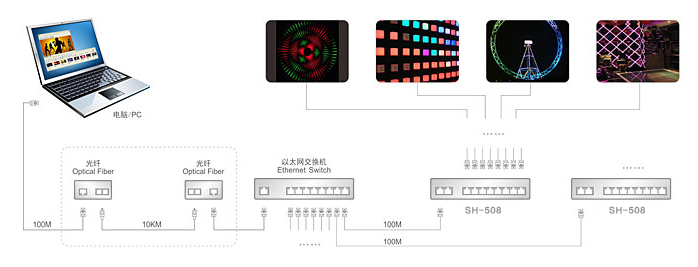

 【串行方案】

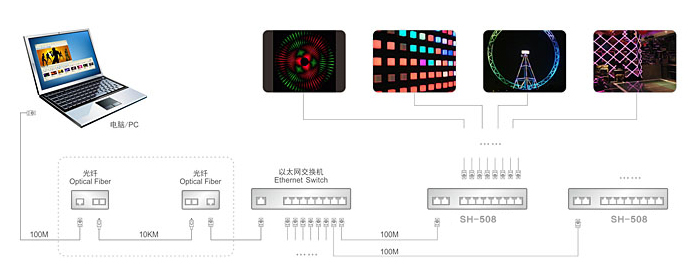

 【并行方案】



◆ 双保险方案

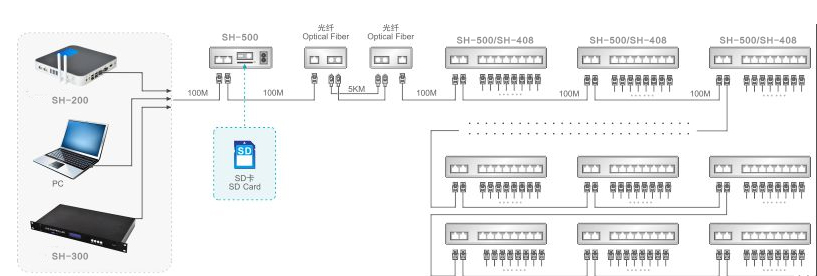

· 系统:总控可选SH-200,主控可选SH-508/SH-408
· 当SH200或PC没有开机或故障时,SN-500会自动读取SD卡效果
· 当作为脱机使用时,SD卡故障,可连接上MP200/电脑主机继续使用


◆ 同步联动方案





· 系统:总控SH-200/SH-500,主控SH-508/SH-408

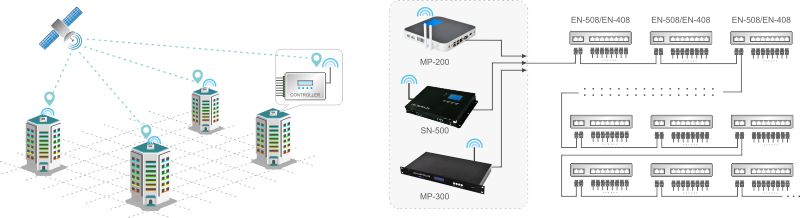

· 总控通过外接GPS卫星同步器,实现楼群灯光效果的同步和联动


◆ 云平台远程方案



· 系统:总控SH-200,主控EN-508
· 总控联网后,访问者可通过扫描二维码登陆云端服务器对单台或多台总控实现控制,包括效果更新、模式切换、速度调整和亮度调整等功能


◆ WiFi时控方案
· 用户打开APP,连接总控的WiFi后,可通过APP进行效果、速度、亮度等常规控制,也支持设置时控列表,并可在APP上选用APP时控列表或SD卡自带列表

产品规格:220L×142W×43.6H(mm)
输入电压:AC100~240V
输入信号:SW 以太网协议
输出端口:TTL 电平信号 & RS-485 ×8 路
驱动点数:SW 单片 机灯具: 960 点× 8 路;
                 单线灯具:1024 点×8 路;
                 标准 DMX512 灯具:168 点×8 路;
                 扩展 DMX 灯具:336 点×8 路;
                 断点续传: 960 点 ×8 路。
                 输出功率:5W
工作温度:-15℃~60℃
相对湿度:≤50% RH
级联方式:“00”状态时,控制器自动编写 ID(最大数量可控 128 台); 非“00”状态时,控制器的 ID 是对应的数值(最大数量可控 99 台);
传输距离:采用国标超五类非屏蔽网线(无氧铜,直径 0.51mm 以上,双绞紧密,电阻小于 10 欧/300 米),控制器间的距离可为 100 米,远距离可以选用“光纤转换器”,可达 5 公里(只能用在 PC 电脑和首个控制器之间)
防护等级:IP0(不防尘、不防水)
使用环境:请安装在干燥的室内环境中,避免灰尘、潮湿及雨水
产品重量:1000g(N.W.850g)

·BTS同步


·手机互动


·动感声控

    ·触摸感应    ·体感互动    ·雷达感应


小联控:由节点服务器+分控搭建的快速以太网控制方案,遵循标准TCP/IP/UDP网络协议。

·大联控:搭建集控中信,采用总服务器+节点服务器的网络构架,利用服务器的高效的数据处理性能,实现多项目、多楼宇联动。


小联控



大联控

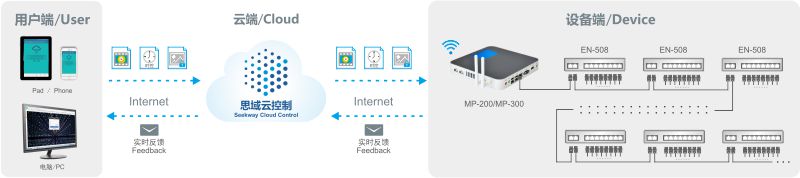

·小云控:由主控+SIM卡组成的物联网控制方案,接入阿里云进行远程云端管控

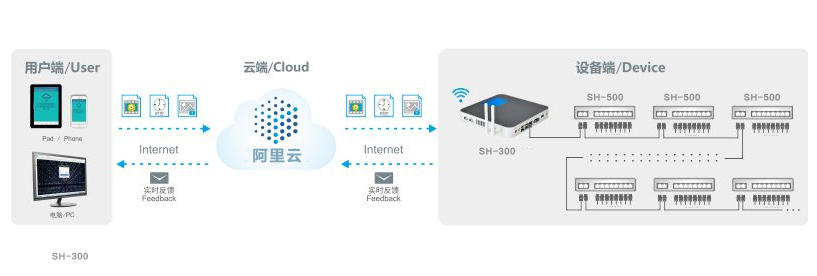

·大云控:以主控+多网络联动控制,支持4G组网、无线网桥组网、互联网等接入阿里云实现远程智能管理

小云控



大云控
